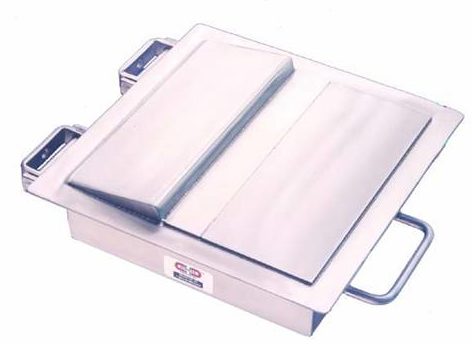

Separadores tipo placa cuadrada
Los separadores de placa están diseñados para su uso en tolvas y para su suspensión sobre el producto transportado. Instalados en la parte inferior de la tolva , proporcionan la máxima protección a medida que el producto se desplaza a través del potente circuito magnético. El campo magnético se proyecta desde la superficie del separador, alcanzando el flujo del producto y atrayendo los contaminantes ferrosos hacia la superficie del seprador. El campo magnético de un separador de placa es más intenso en la superficie y se debilita a medida que aumenta la distancia.
Para evitar que los contaminantes ferrosos capturados se desprendan del producto entrante, se debe seleccionar un diseño de trampa. La trampa consiste en un escalón cónico en la superficie de trabajo del separador. Esta trampa se coloca en una posición dentro de los campos magnéticos norte y sur que atrae los contaminantes ferrosos capturados hacia la parte inferior de la trampa, donde quedan retenidos de forma segura, evitando así su desprendimiento del producto entrante.
También es importante tener en cuenta que la superficie magnética de un separador de placa debe cubrir todo el ancho del ducto que protege.
Los separadores de placa suelen tener una pestaña de 2,5 cm (1 pulgada) alrededor del perímetro que no es magnética. Esta pestaña se utiliza para sellar el separador y evitar fugas del producto. Si la boquilla que se desea proteger tiene 30,5 cm (12 pulgadas) de ancho, se debe solicitar un separdor de 35,5 cm (14 pulgadas) de ancho. Se recomienda soldar un perfil angular al exterior de la boquilla para que la pestaña superpuesta selle contra ella. Los imanes de placa suspendidos sobre productos transportados pueden tener un diseño de cara plana si el producto no entra en contacto con el separador.
Es importante conocer la altura de suspensión de la cara del separador con respecto a la base de la carga. Esta información ayudará a seleccionar la potencia magnética adecuada. Los imanes de placa se pueden fabricar con distintas potencias para optimizar el rendimiento en flujos de producto de diferentes profundidades. Cuanto menor sea la profundidad del flujo de producto, mejores serán los resultados de separación. Se incluyen bisagras, manija y pestillos de bloqueo de alta resistencia, fabricados en fábrica, para facilitar la instalación y el mantenimiento.
Construcción
- Construcción cerrada 100% de acero inoxidable
- Los materiales magnéticos permanentes de cerámica y tierras raras (neodimio-hierro-boro y samario-cobalto) no se desmagnetizan.
- Diseños de máximo alcance y control para la eliminación eficaz de contaminantes ferrosos.
- Cierres, bisagras y manija de alta resistencia para una fácil instalación y mantenimiento
- Bridas de control de polvo de 1" de ancho
- Construcción totalmente soldada para un uso intensivo.
- Cuatro resistencias estándar para elegir, y anchos que se adaptan a la mayoría de las rampas.
Opciones
- Tamaños, diseños y montaje personalizados
- Construcción en acero inoxidable 316L y otras aleaciones
- Diseños de trampa simple, de cara de poste, de trampa doble o de cara suspendida
- Varias intensidades magnéticas para elegir.
